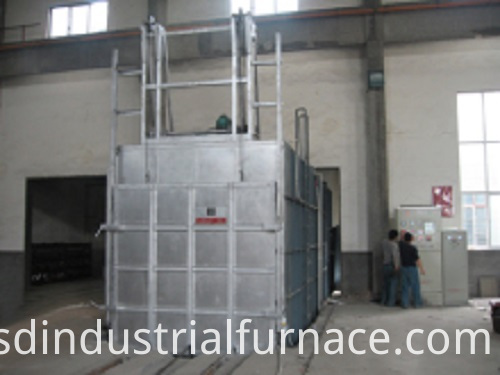

O forno de envelhecimento com perfil de alumínio inclui um corpo de forno com efeito de tempo e um dispositivo de aquecimento direto a gás. O dispositivo de aquecimento direto a gás inclui um grupo de válvulas de controle de combustão, um ventilador de ar de combustão e um tubo e um queimador de gás. As características são as seguintes: A câmara de combustão e o radiador conectados estão em comunicação com a lareira do forno de envelhecimento. O modelo de utilidade possui uma estrutura simples. Depois que o gás é completamente queimado na câmara de combustão e no tubo de dissipação de calor no forno, os produtos de combustão de alta temperatura são convertidos no fluxo de gás circulante no forno a uma temperatura baixa (cerca de 200 ° C) para misturar rapidamente uniformemente garantir segurança e confiabilidade e obter produção segura. O objetivo de.
1. Método de aquecimento: óleo combustível, gás, carvão
2. Temperatura de trabalho: cerca de 200 graus (a diferença entre mais e menos 5 graus)
3． Ciclo térmico bidirecional de duas vias, a diferença de temperatura é menor ou igual a 5 graus
4． Design de porta simples ou dupla
5. Características: adequado para perfis extra longos
O forno de envelhecimento consiste em quatro partes: corpo do forno, carrinho de material, sistema de ar quente, controle elétrico
O corpo do forno é cercado por aço para formar um grande espaço, e o forno é fechado pela porta frontal e pela parede traseira, formando um espaço para a troca de calor entre o ar quente e os perfis de alumínio. A parte externa é feita de chapa de aço A3, soldada sucessivamente e reforçada com aço de seção, que possui resistência suficiente e boa estanqueidade ao ar. Em seguida, use a tinta colorida exclusiva da nossa fábrica, bonita e prática. O painel interno é feito de chapa de aço A3, a fim de se adaptar à mudança térmica da chapa de aço da temperatura ambiente para 250 ° C.
A porta do forno adota o design do trilho de guia e a porta do forno é fechada pelo próprio peso da porta do forno para garantir que o ar quente não vaze durante o aquecimento. A abertura e o fechamento da porta do forno são acionados por um redutor de ciclóide, complementado por um contrapeso, e o travamento automático do motor de freio eletromagnético é usado para impedir a queda da porta do forno e garantir uma operação segura.
O carro material é soldado pela seção de aço. O forno é aquecido pelo carro de material que entra no forno. A corrente de reboque do carro de material é acionada pelo redutor e pinhão da engrenagem do pino ciclóide. O carro material viaja ao longo da pista, o que é estável e confiável. O trilho e a estrutura de material dentro do carrinho de material são fabricados e instalados pelo comprador.
O forno usa um queimador de gás para aquecimento e o ar aquecido é enviado para a saída de ar no carro de alimentação por um ventilador de dupla sucção e é pulverizado no produto a ser aquecido pela saída de ar. O gás de combustão é descarregado através da chaminé para manter a combustão normal. A temperatura no forno é medida pelos termopares distribuídos razoavelmente antes e depois do lado do forno, e o tamanho do poder de fogo é controlado.
De acordo com os requisitos dos clientes, projetamos vários fornos de envelhecimento que atendem ao processo de tratamento térmico de acordo com o comprimento e as especificações dos perfis de alumínio extrudado.
