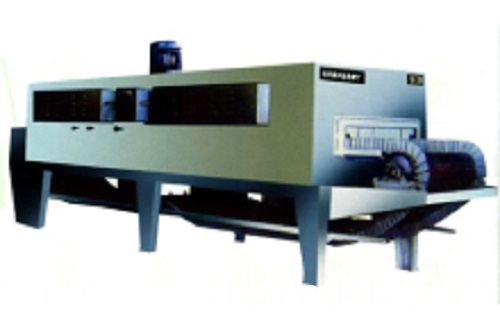

Forno de têmpera de circulação de ar quente com cinto de malha O forno de têmpera de circulação de ar quente com correia de malha é adequado para têmpera e tratamento térmico de várias pequenas peças industriais. Composição do equipamento do forno de têmpera de circulação de ar quente com correia de malha: Consiste em estrutura, revestimento do forno, arame de resistência, coifa, forte ventilador de circulação, correia transportadora, mecanismo de transmissão e controle elétrico. Corpo do forno: O corpo do forno é feito de chapa de aço e aço perfilado. Há uma placa de cobertura no telhado do forno. Quando o forno precisar ser reparado e limpo, é necessário afrouxar o prendedor de conexão entre a tampa superior e o corpo do forno e afastá-lo da tampa do forno. 2. Revestimento do forno: O revestimento do forno é feito de estrutura de fibra e tijolos refratários, e a camada interna é isolada por placas de aço, que podem manter a câmara do forno limpa sob forte convecção sem afetar a qualidade do tratamento. 3. Capuz de ar: A cobertura é instalada de forma fixa na parte superior do forno e a periferia da haste de aquecimento elétrica é eletricamente isolada da peça de trabalho para evitar radiação direta do corpo de aquecimento para a peça de trabalho. O defletor é uma estrutura ondulada e é feita de chapa de aço. Devido ao papel do ventilador, o gás do forno circula de acordo com o canal de desvio. Elemento 4.Heating: A instalação do elemento de aquecimento elétrico é do tipo plug-in horizontal. Ele é inserido no forno através do revestimento do forno de um lado do forno e a extremidade interna é apoiada no outro lado da parede do forno por uma haste de porcelana. O material deste elemento de aquecimento da haste de aquecimento elétrico é o fio de liga de alta resistência filamentosa 0Cr25Al5. Depois de ser enrolado em forma de anel, ele é usado na haste de porcelana para formar um todo, que é confiável e conveniente de manter. Pode ser substituído sem parar no estado quente. 5. Forte ventilador de circulação: O ventilador de circulação de gás do forno é do tipo integral, inserido no forno a partir da parte superior central do forno. O impulsor do ventilador está localizado no capô da guia de ar. A lâmina de ar é do tipo de fluxo axial, instalada no eixo do motor alongado, e o meio é isolado por uma luva de isolamento térmico. As lâminas são feitas de aço inoxidável. 6. Dispositivo da porta do forno: A cortina de vedação da porta do forno é composta por duas cortinas, usadas para bloquear uma grande quantidade de intrusão de ar externo e saída excessiva de ar quente no forno, reduzir a perda de calor e melhorar o efeito da circulação de ar. 7. Correia transportadora: A correia transportadora do forno de têmpera pode escolher a correia de malha de arame ou a correia transportadora de placa de corrente. 8. Mecanismo de transmissão da correia de malha: O suporte dianteiro do acionamento por correia de malha é composto por uma roda passiva acionada por esteira rolante, um tambor tensionador de esteira e uma estrutura de suporte. Ele é instalado na extremidade de entrada do forno de aquecimento e a superfície superior desse segmento da correia é usada para carregar e empilhar peças de trabalho. 9. Suporte de cinto de malha: O suporte da correia de malha é instalado no forno para apoiar a operação da correia de malha de carga. Características do equipamento do forno de têmpera de circulação de ar quente com correia de malha: O forno de têmpera para circulação de ar quente com correia de malha adota material de isolamento térmico de alta qualidade e alvenaria de estrutura refratária, que apresenta bom desempenho de isolamento térmico e baixo consumo de energia. O controle de temperatura adota instrumentos digitais importados do Japão, controle PID e precisão do controle de alta temperatura. O elemento de comutação adota SSR (relé de estado sólido, que é um produto atualizado do tiristor, sem som, sem faísca durante o trabalho, longa vida útil, etc.
